GDDKiArok 2008

Przebudowa mostu w m-ci Nagnajów

08-11-2008
Przebudowa istniejącego mostu przez rz. Wisła w m-ci Nagnajów, w ciągu drogi krajowej nr 9 Radom – Barwinek, w km 126+729


PRZEBUDOWA ISTNIEJĄCEGO MOSTU  PRZEZ RZ. WISŁA
W M-CI  NAGNAJÓW, W CIĄGU DROGI KRAJOWEJ NR 9
RADOM – BARWINEK, W KM 126+729

1. OGÓLNY OPIS INWESTYCJI

Przebudowa mostu polega m.in. na wzmocnieniu istniejących dźwigarów kratowych, wymianie płyty pomostu i adaptacji istniejących podpór. Geometria obiektu pozostaje bez zmian. Po przebudowie nośność obiektu wynosić będzie 50 ton (klasa A).

2. REALIZATORZY  KONTRAKTU

ZAMAWIAJĄCY: Generalna Dyrekcja Dróg Krajowych i Autostrad Oddział w Rzeszowie, ul. Legionów 20, 35-959 Rzeszów
INSPEKTOR NADZORU: mgr inż. Piotr Kopczyk
„BIK Kopczyk” ul. Rejtana 10
35-310 Rzeszów
KIEROWNIK PROJEKTU: mgr inż. Marek Sowa
PROJEKTANT: dr inż. Tomasz Siwowski
Pracownia Projektowa „PROMOST CONSULTING”
ul. Słowackiego 20, 35-060 Rzeszów
KIEROWNIK BUDOWY: mgr inż. Andrzej Socha
WYKONAWCA: „TEERAG - ASDAG Aktiengesellschaft”
„TEERAG – ASDAG” Polska Sp. z o.o., ul. Wybrzeże Gdyńskie 6a
01 – 531 Warszawa
 „INTOP” Tarnobrzeg Sp. z o.o., ul.Sienkiewicza 145 m
39 – 400 Tarnobrzeg




3. PARAMETRY TECHNICZNE OBIEKTÓW

DŁUGOŚĆ CAŁKOWITA: 426,00 m
KONSTRUKCJA NOŚNA:

pięcioprzęsłowa, bezsłupkowa, dwudźwigarowa kratownica
stalowa z jazdą dołem

POSADOWIENIE: 10,0 m + 72,0 m + 3x90,0 m + 72,0 m
NOŚNOŚĆ: klasa A, wg PN-85/S-10030


4. ZDJĘCIA Z BUDOWY

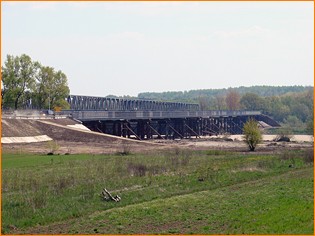

widok na most objazdowy

#01 objazd tymczasowy_s.JPG
widok na most objazdowy

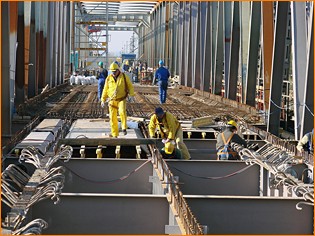

#05 prace budowlane przy płycie pomostu_s.JPG
szalowanie i zbrojenie płyty pomostu

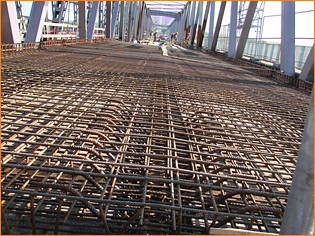

#06 zbrojenie płyty_s.JPG
zbrojenie płyty pomostu

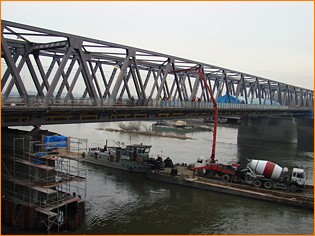

#07 betonowanie płyty_s.JPG
betonowanie płyty pomostu

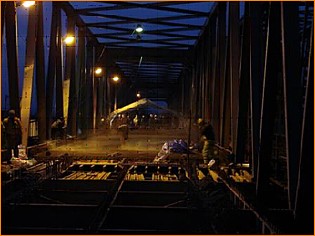

betonowanie płyty pomostu nocą

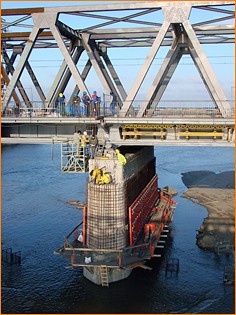

#04 adaptacja przyczółka_s.JPG
adaptacja podpory

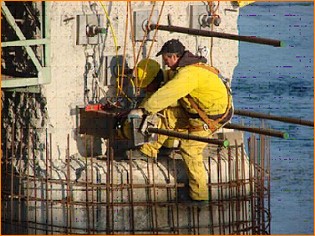

sprężanie oczepów filara

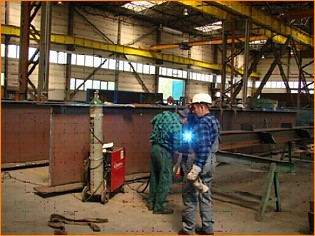

spawanie dźwigarów w wytwórni

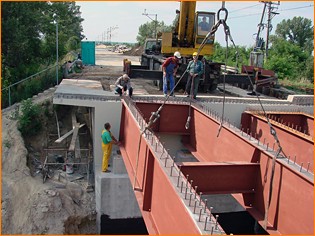

#03 montaż dxwiagrów przęsła dojazdowego_s.JPG
ustawianie dźwigarów przęsła dojazdowego od strony Radomia

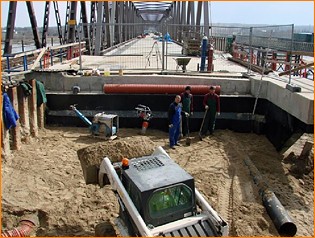

#10 roboty przy przyczółku_s.JPG
budowa przyczółka

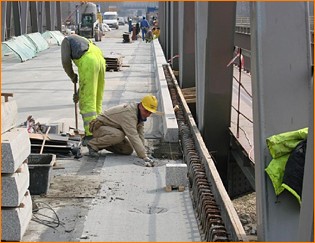

#09 układanie kraweznikow na płycie_s.JPG
układanie krawężników na moście




5. ZAKOŃCZENIE BUDOWY

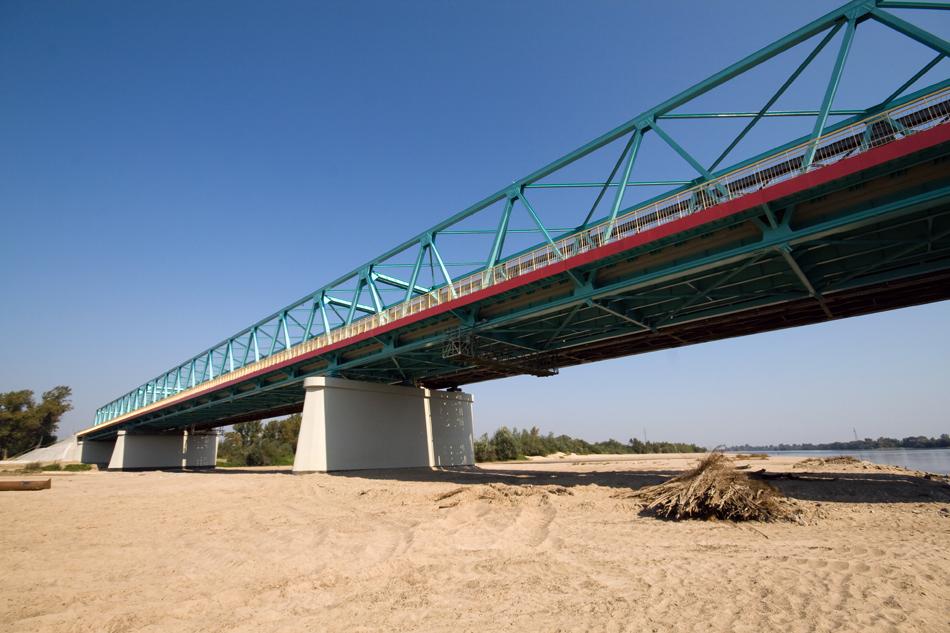

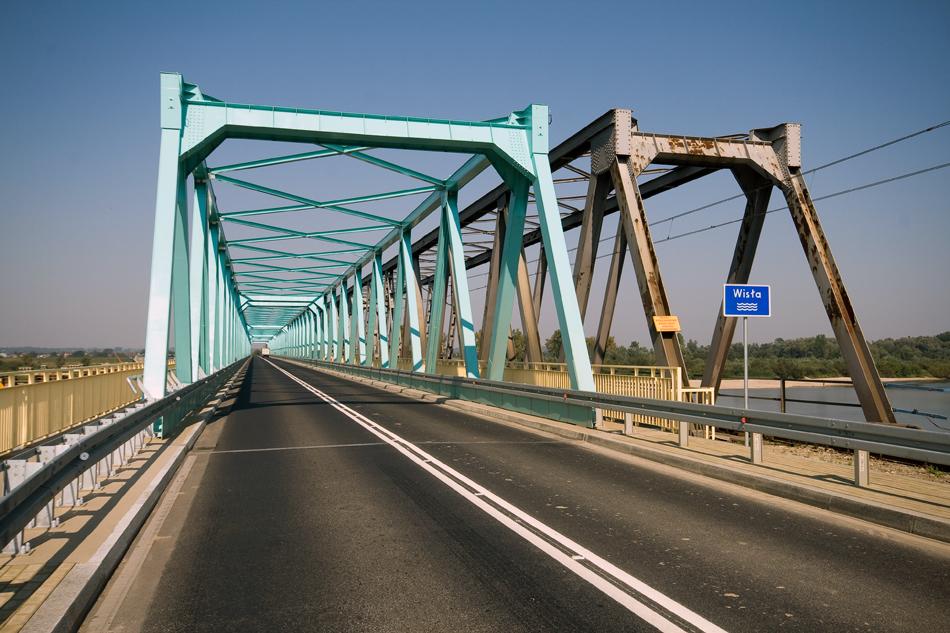

IMG_1831_s.jpg    IMG_1875_s.jpg

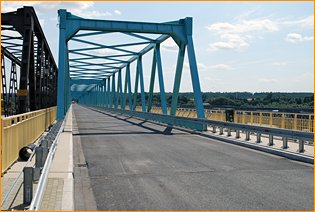

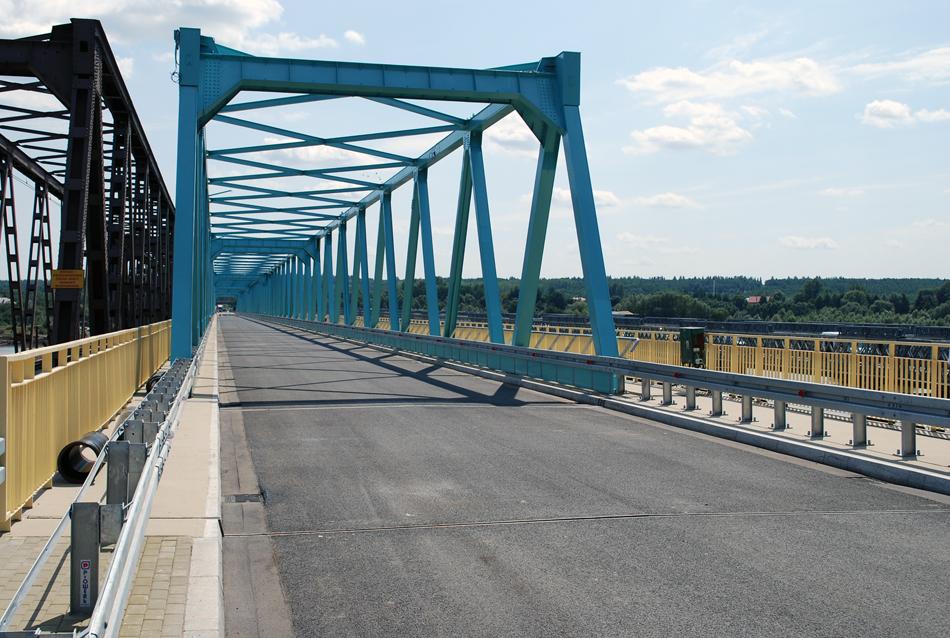

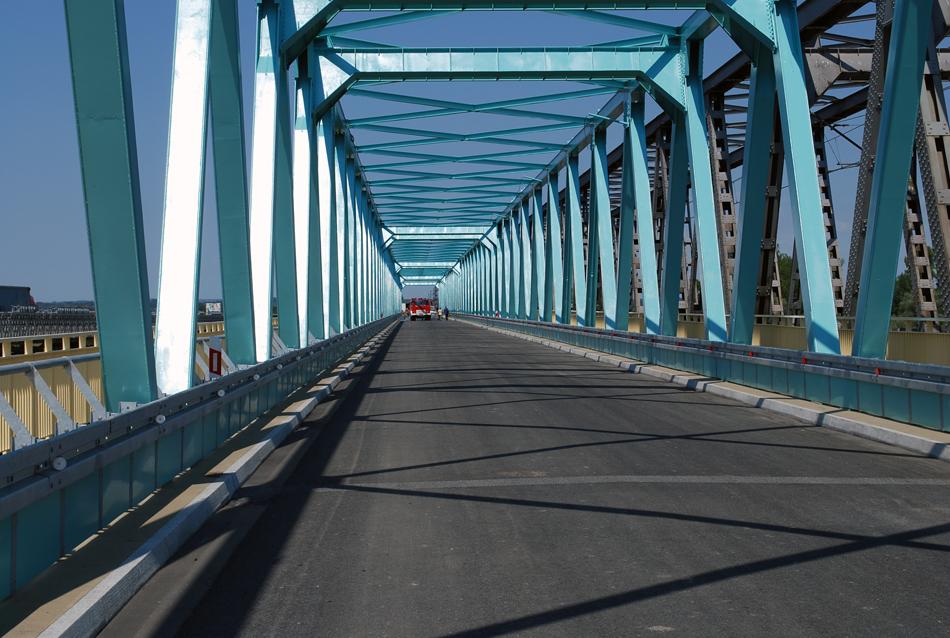

Obraz 008_s.jpg    Obraz 010_s.jpg

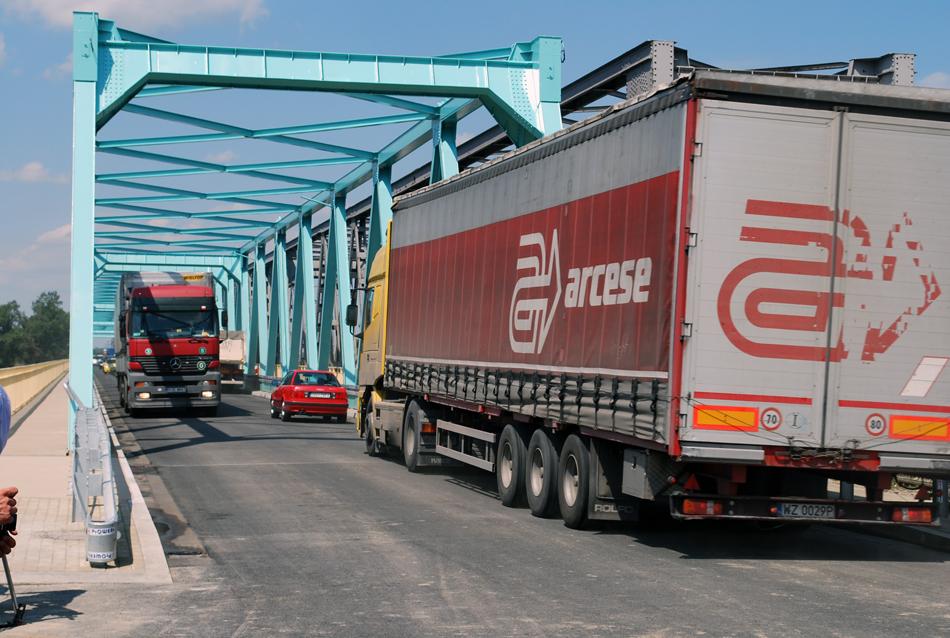

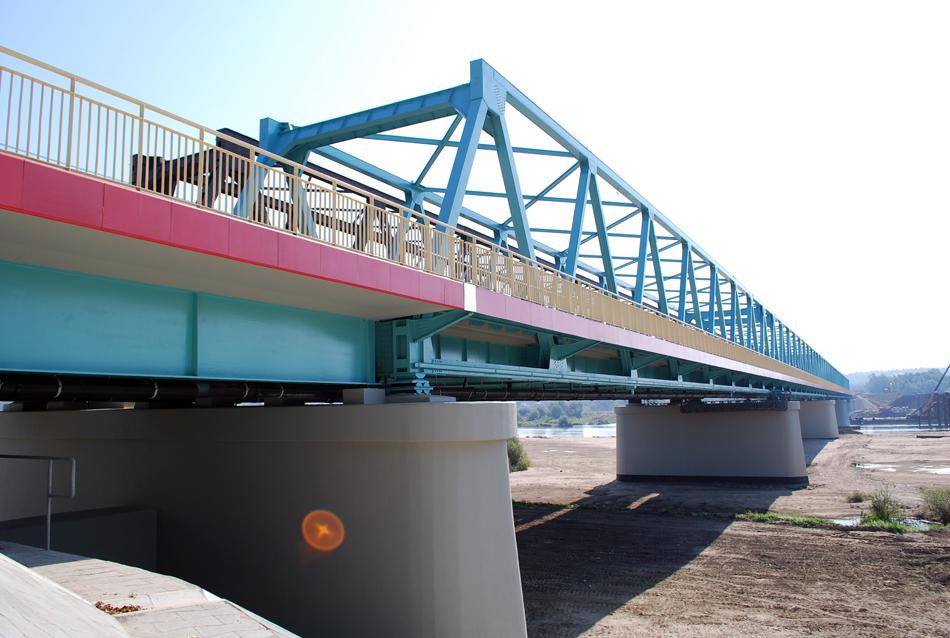

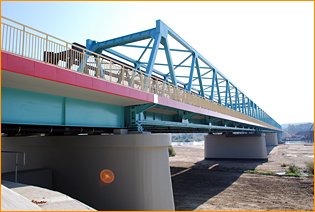

Obraz 027_s.jpg    przełozenie ruchu na most stały_s.jpg

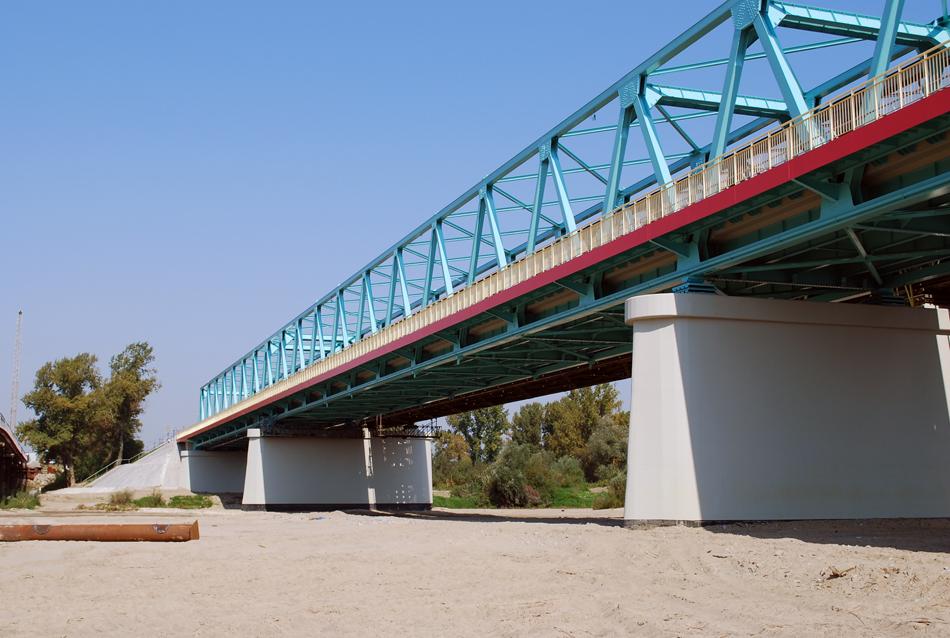

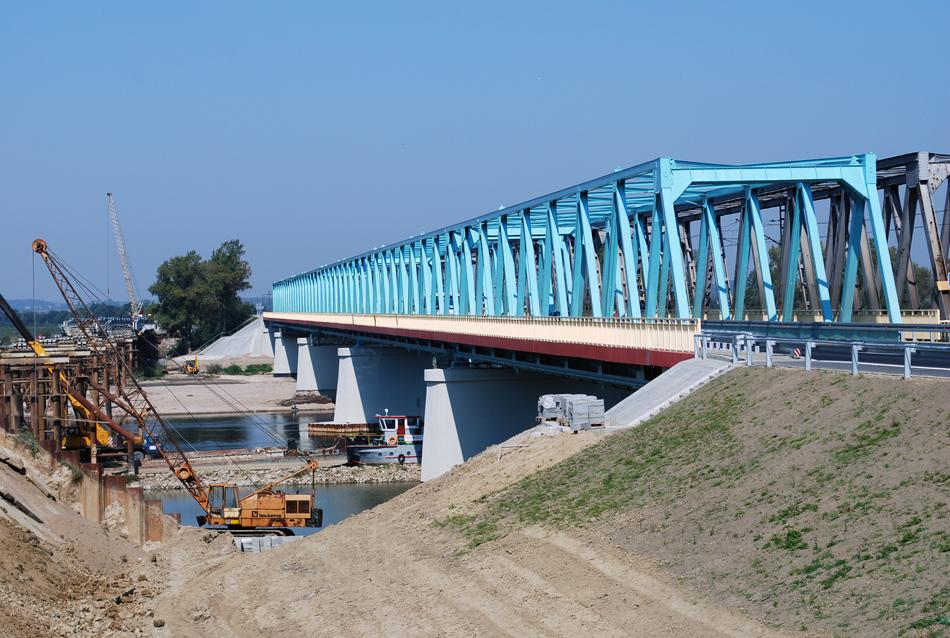

Obraz 038_s.jpg    Obraz 061_s.jpg

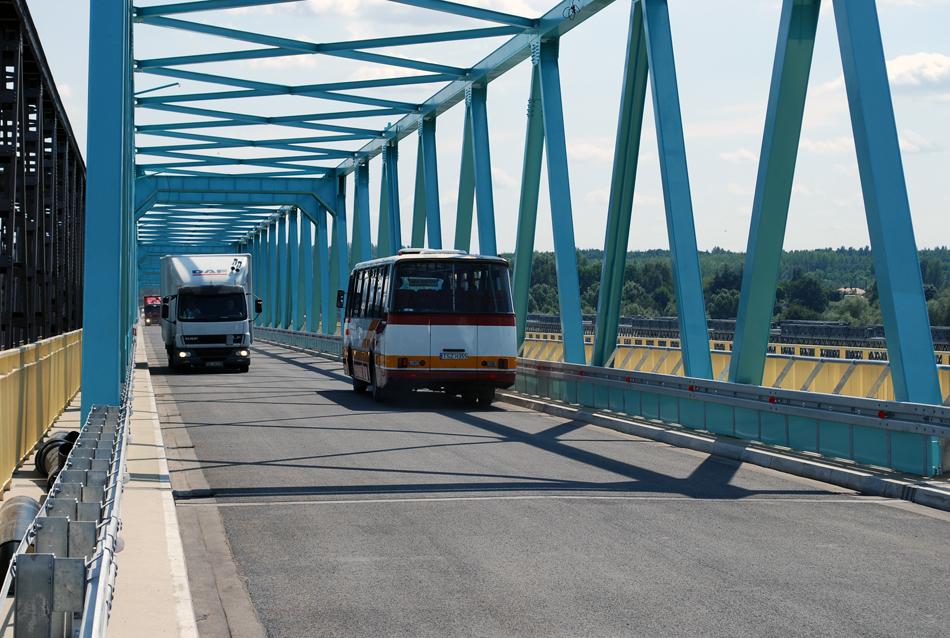

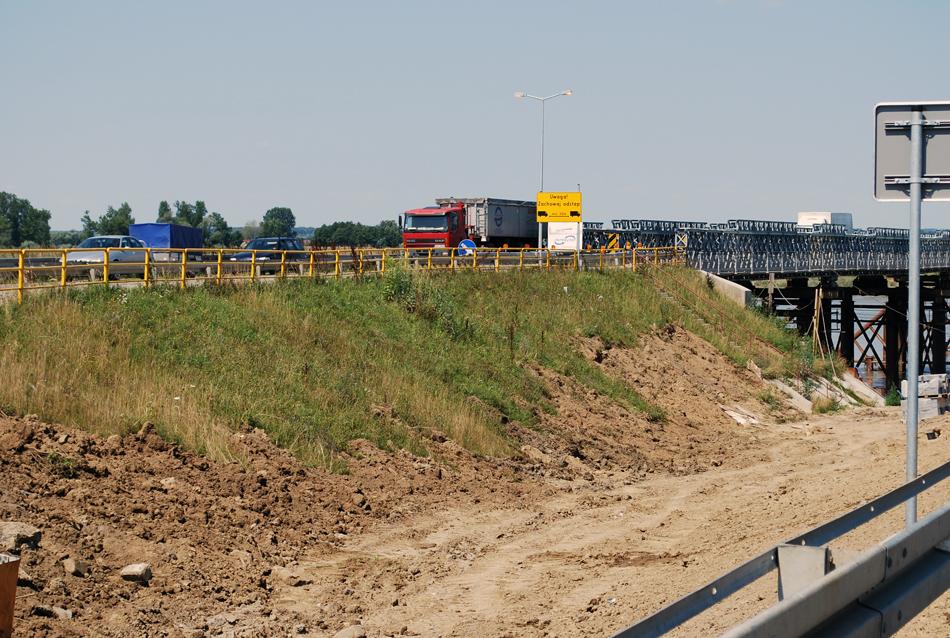

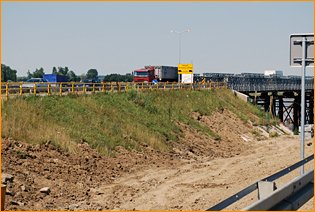

1przejazd ostatnich pojazdów przed zamknieciem objazdu tymczasowego_s.jpg    3 przełożenie ruchu na most stały_s.jpg

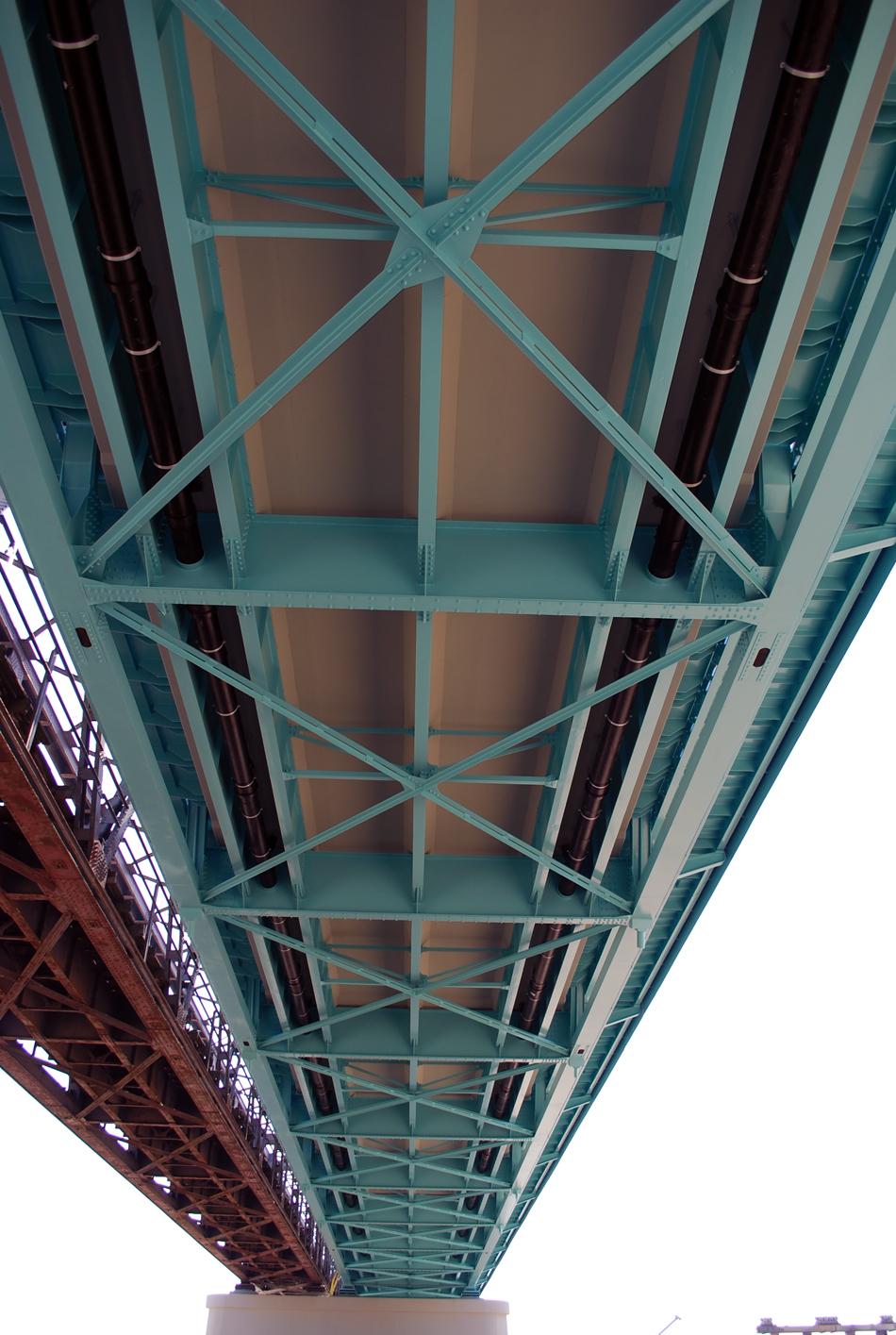

Obraz 031_s.jpg

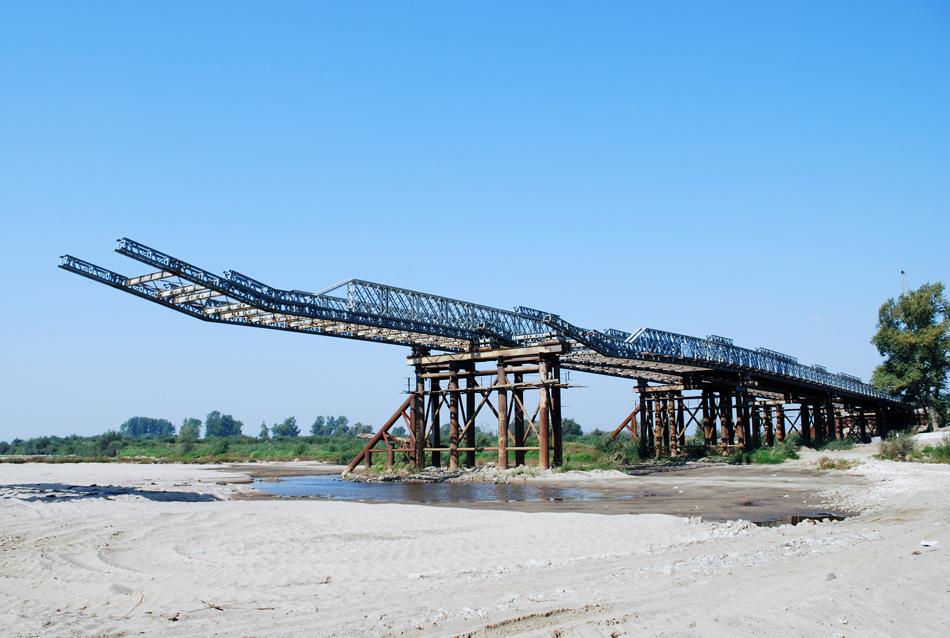

6. ROZBÓRKA MOSTU TYMCZASOWEGO

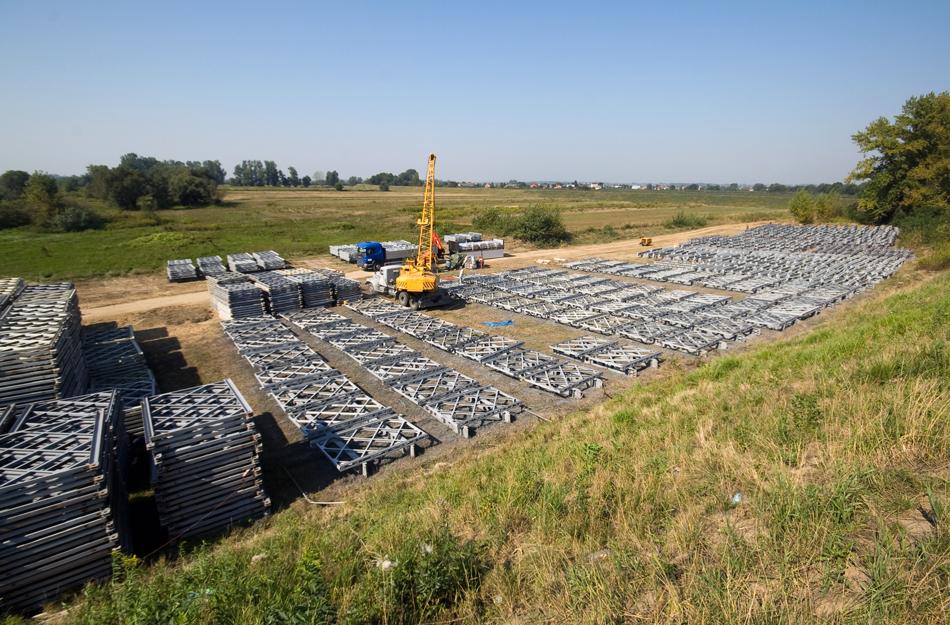

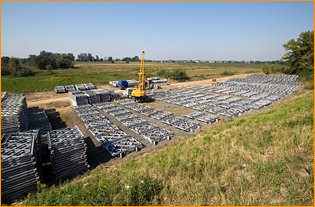

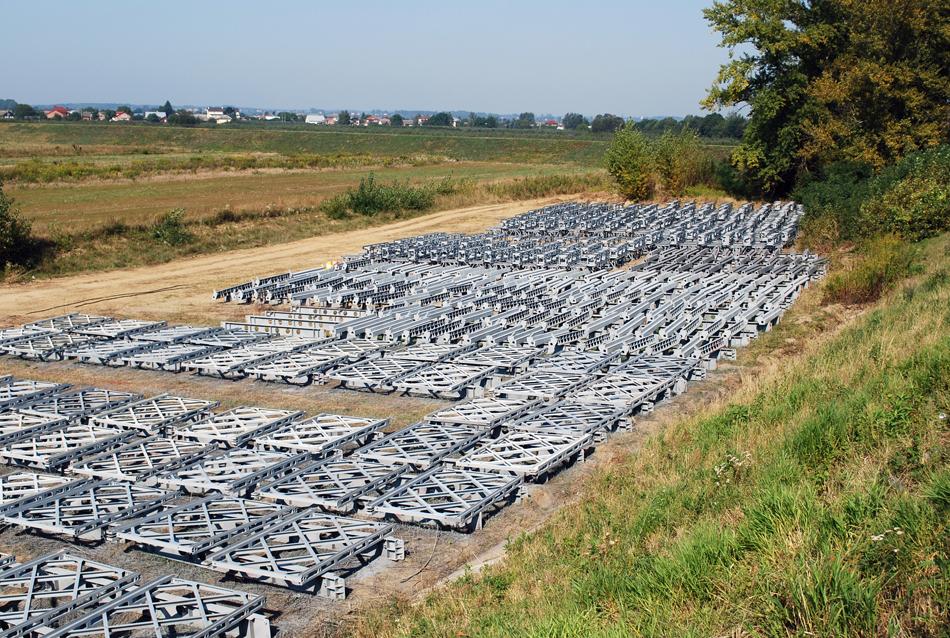

IMG_1846_s.jpg    Obraz 025_s.jpg

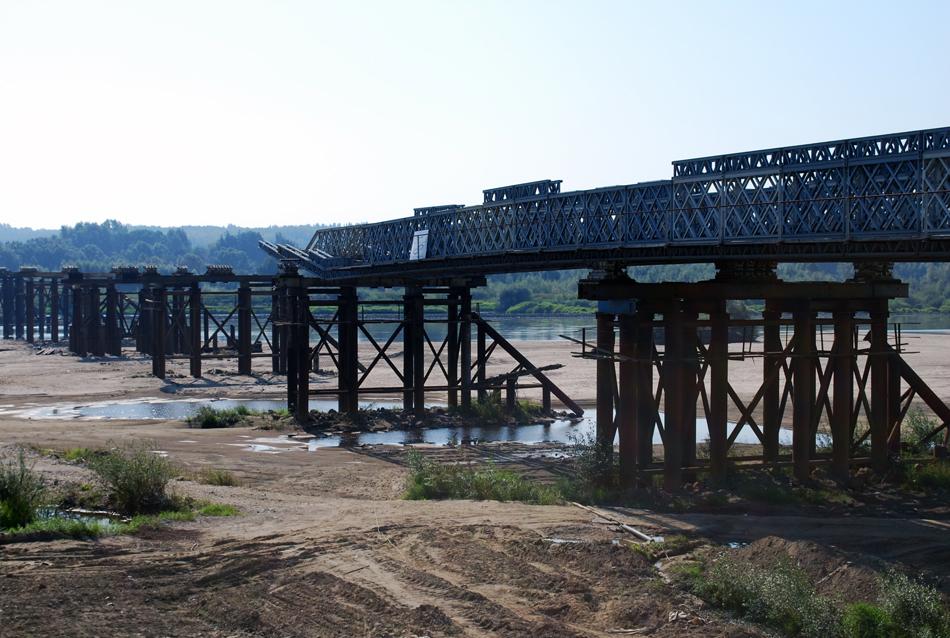

Obraz 029_s.jpg    Obraz 032_s.jpg

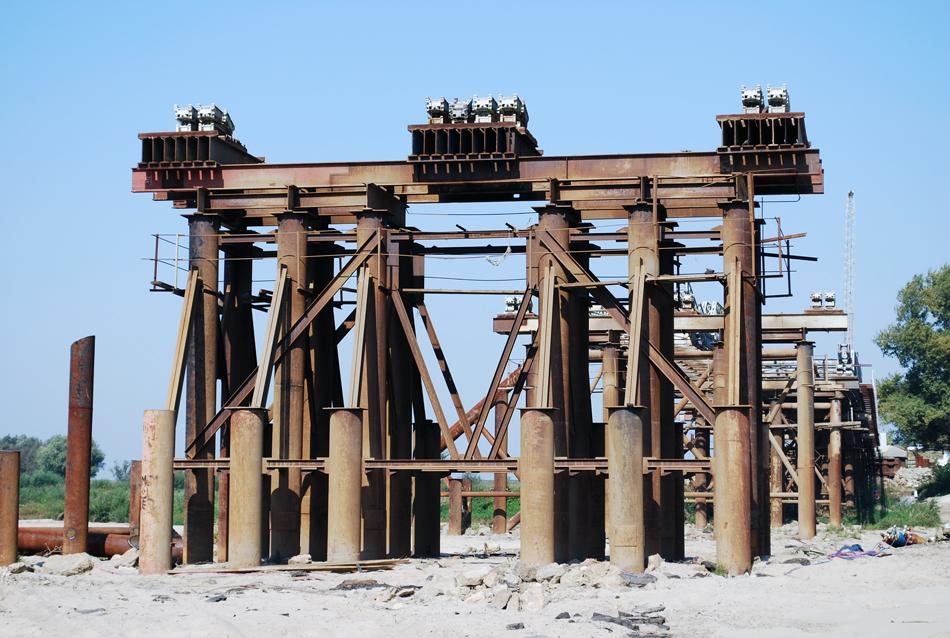

Obraz 036_s.jpg


7.
 TERMIN REALIZACJI:  30 LIPIEC 2008R.
