GDDKiArok 2006

Budowa wiaduktu drogowego w m-ci Stalowa Wola

06-05-2008
Budowa wiaduktu drogowego w ciągu nowej ulicy KD7-SK5-KD9 na skrzyżowaniu z trasą Podskarpową, w rejonie ul. Polnej wraz z dojazdami ciągami pieszymi, odwodnieniem i oświetleniem ulicznym oraz przebudową sieci uzbrojenia terenu


BUDOWA WIADUKTU DROGOWEGO W CIĄGU NOWEJ ULICY KD7-SK5-KD9 NA SKRZYŻOWANIU Z TRASĄ PODSKARPOWĄ, W REJONIE UL. POLNEJ WRAZ Z DOJAZDAMI CIĄGAMI PIESZYMI, ODWODNIENIEM I OŚWIETLENIEM ULICZNYM ORAZ PRZEBUDOWĄ SIECI UZBROJENIA TERENU

1. OGÓLNY OPIS INWESTYCJI

Ze względu na przecięcie ulicy Polnej Trasą Podskarpową (obwodnicą miasta Stalowa Wola), wybudowano jej bezkolizyjne przekroczenie przy pomocy wiaduktu drogowego żelbetowego o konstrukcji siedmioprzęsłowej, o całkowitej rozpiętości przęseł 195m.

2. REALIZATORZY  KONTRAKTU

ZAMAWIAJĄCY: Generalna Dyrekcja Dróg Krajowych i Autostrad Oddział w Rzeszowie, ul. Legionów 20, 35-959 Rzeszów
INSPEKTOR NADZORU: mgr inż. Piotr Kopczyk
„BIK Kopczyk”, ul. Rejtana 10, 35-310 Rzeszów
KIEROWNIK PROJEKTU: Czesław Łopucki – GDDKiA Oddział Rzeszów, Rejon Nisko
PROJEKTANT: dr inż. Zbigniew Skoplak-„MOSTOPROJEKT” Sp. z o.o.,
ul. Rakowicka 93, 31-521 Kraków
KIEROWNIK BUDOWY: mgr inż. Aleksander Łysiak
WYKONAWCA: „Mota – ENGIL” Polska S.A. w Krakowie
ul. Wadowicka 8w, 31-415 Kraków




3. PARAMETRY TECHNICZNE OBIEKTÓW

DŁUGOŚĆ CAŁKOWITA: 207,50 m
DŁUGOŚĆ PRZĘSEŁ: 17.0+23.0+35.0+45.0+35.0+23.0+17.0 m
KONSTRUKCJA NOŚNA: Ustrój nośny belkowy ciągły, na jednej podporze w układzie ramowym ze słupem, na pozostałych podparty przegubowo – przesuwnie. Trzy środkowe przęsła sprężone. Dwa przęsła skrajne żelbetowe
PODPORY: Podpory pośrednie – filary słupowe pojedyncze. Podpory skrajne przyczółki żelbetowe
POSADOWIENIE: Pośrednie na palach ø 120
NOŚNOŚĆ: Klasa ”B” wg PN-84/S-10030

4. OBIEKT PO PRZEBUDOWIE

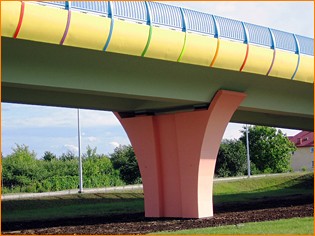

podpora widok z boku_s.jpg
podpora widok z boku

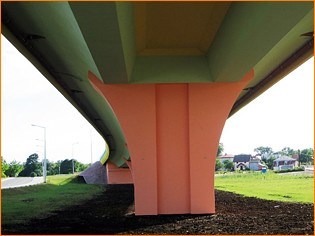

Widok na konstrukcje od spodu_s.jpg
widok na konstrukcje od spodu

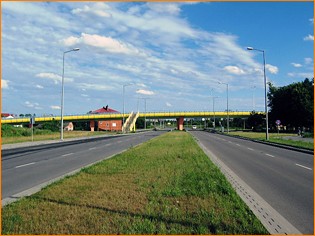

widok z boku na nowowybudowany obiekt_s.jpg
widok z boku na nowowybudowany obiekt

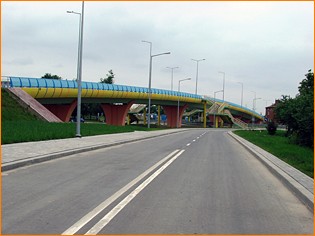

Widok z boku na nowowybudowany obiekt 2_s.JPG
widok z boku na nowowybudowany obiekt

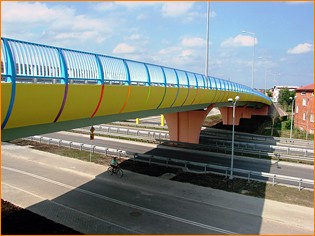

Zdjęcie Nr 4_s.JPG
widok z boku na nowowybudowany obiekt

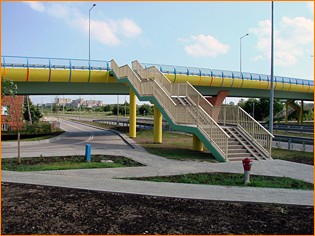

zejście z chodnika na wiadukcie_s.JPG
widok z boku na nowowybudowany obiekt

5. WARTOŚĆ ZREALIZOWANYCH ROBÓT: 14 869 TYS. ZŁ

6. TERMIN ZAKOŃCZENIA ROBÓT: GRUDZIEŃ 2006 R.
