1. OGÓLNY OPIS INWESTYCJI

WARTOŚĆ REALIZOWANYCH ROBÓT: 6 312 708,16  PLN (brutto)

Kontrakt jest finansowany ze środków: Krajowego Funduszu Drogowego

2. REALIZATORZY  INWESTYCJI

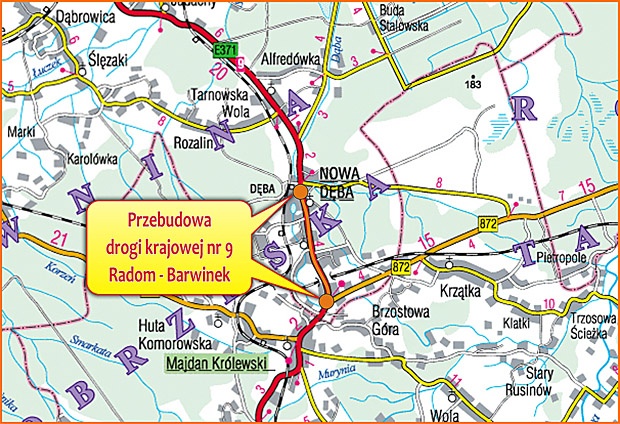

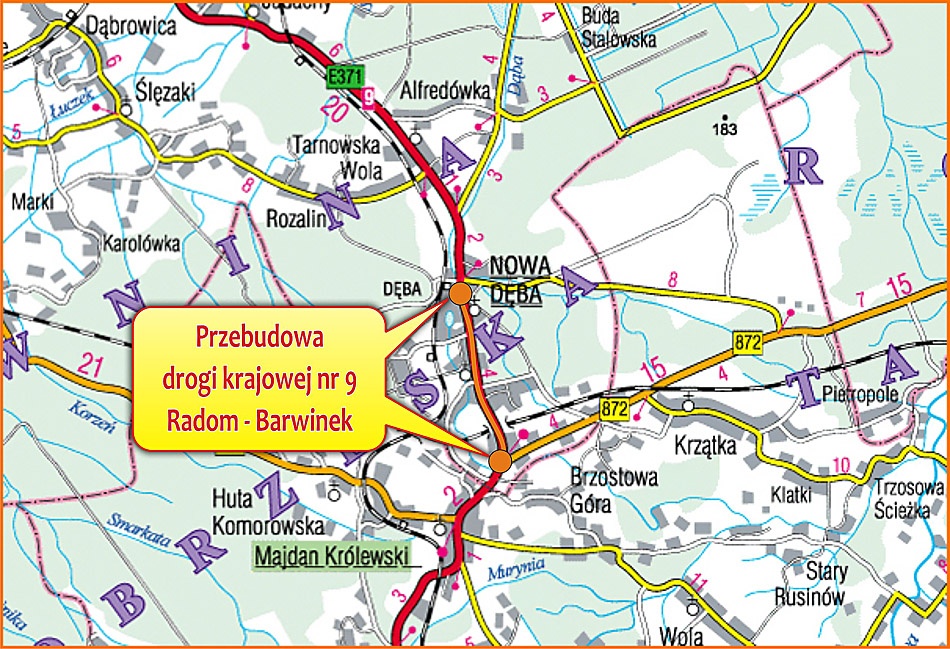

3. LOKALIZACJA INWESTYCJI

- odcinek drogi krajowej Nr 9 od 144+100 do 147+000 – dł. 2,90 km



CZAS REALIZACJI:  DATA ROZPOCZĘCIA ROBÓT: 17 kwiecień 2008r.
                               DATA ZAKOŃCZENIA ROBÓT: 17 listopad 2008r.

4. PARAMETRY TECHNICZNE DROGI

KLASA TECHNICZNA:	GP
KATEGORIA RUCHU:	KR 5
OBCIĄŻENIE:	115 kN/oś
DROGA:	jednojezdniowa, dwupasmowa, dwukierunkowa
PRZEKRÓJ:	drogowy i uliczny, szer. 7,00 m + opaska bitumiczna szer. 0,5 m
NAWIERZCHNIA:	bitumiczna o konstrukcji odpornej na koleinowanie
CHODNIKI:	szer. od 1,50 do 2,50 m
POBOCZA UTWARDZANE (bitumiczne):	2 x 1,50 m
POBOCZA GRUNTOWE:	szer. 0,75 do 1,25 m
ZATOKI AUTOBUSOWE:	szer. 3,00 m
ODWODNIENIE KANALIZACJĄ DESZCZOWĄ i ROWAMI	kanalizacją deszczową i rowami

5. REZULTATY WDROŻONEGO PROJEKTU

- Wzmocnienie nawierzchni drogi do obciążenia 115 kN/oś,
- Zwiększenie bezpieczeństwa ruchu drogowego poprzez poprawę płynności ruchu, zwiększenie komfortu jazdy, korektę organizacji ruchu.
- Poprawa systemu odwodnienia
- Zmniejszenie szkodliwego oddziaływania drogi na środowisko poprzez zmniejszenie hałasu, drgań oraz emisji spalin

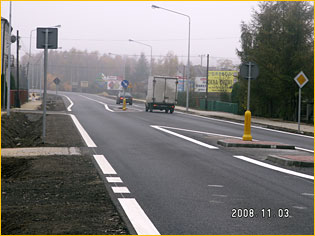

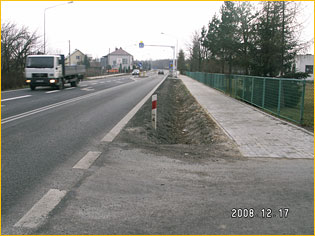

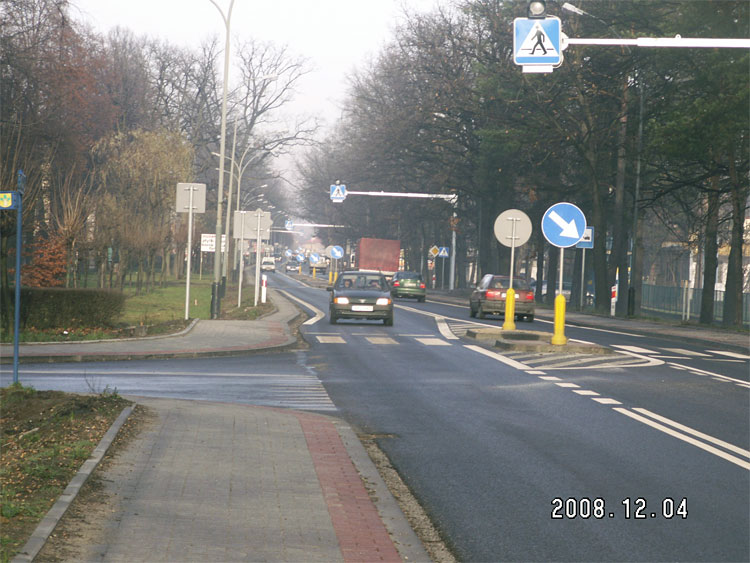

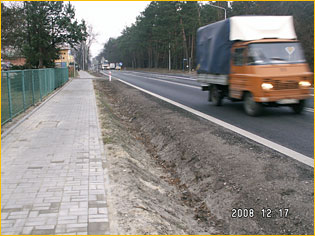

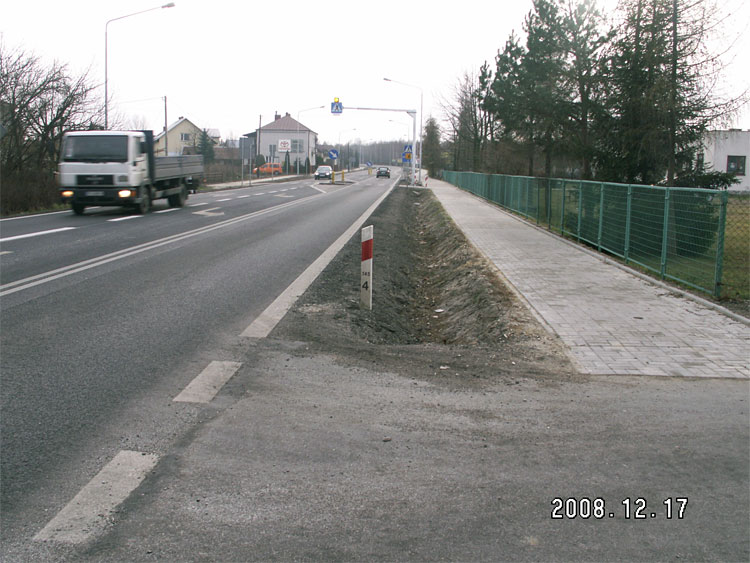

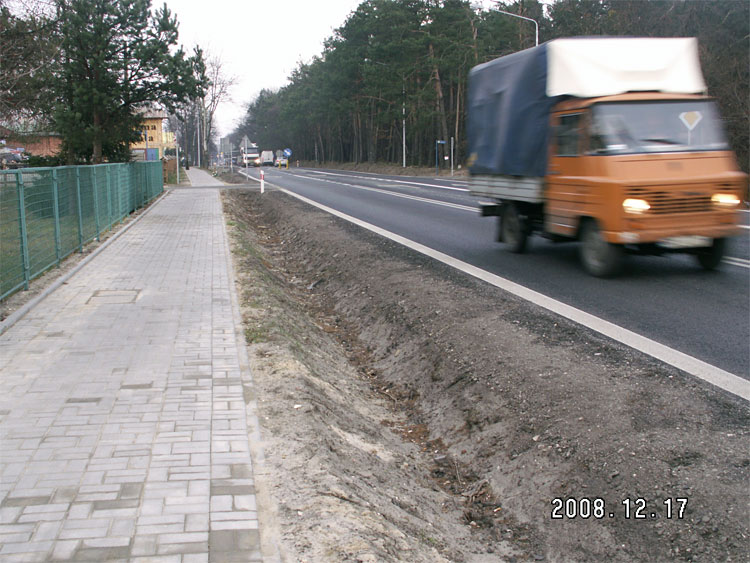

6. ZDJĘCIA PRZEDSTAWIAJĄCE EFEKT WYKONANEGO REMONTU DROGI

7. ZAKRES RZECZOWY ZREALIZOWANYCH ROBÓT

• ROBOTY PRZYGOTOWAWCZE

-  Wyniesienie granic pasa drogowego ze stabilizacją punktów  -   81 szt

-  Karczowanie zagajników, krzaków i poszycia      -  2,25 ha

-  Mechaniczne usunięcie warstwy humusu  -  15 883 m2

-  Rozebranie podbudowy z mieszanek mineralno – bitumicznych  -   1 867 m2

-  Rozebranie podbudowy z kruszywa    -  854 m2

-  Rozbiórka chodników  -   4 276 m2

-  Rozebranie ścieków z elementów betonowych  -  1 262 m

-  Rozebranie poręczy ochronnych  -  6 szt

-  Rozebranie barier ochronnych sprężystych  -  1 164 m

-  Rozebranie przepustów z rur betonowych  -  167 szt

-  Demontaż znaków drogowych  -  84 szt

-  Rozebranie istniejących wpustów ulicznych  -  18 szt

-  Wykonanie frezowania nawierzchni asfaltowych na drodze i wiadukcie  -  29 351 m2

• ROBOTY ZIEMNE

-  Wykonanie wykopów (korytowanie, profilowanie rowów i skarp)   -  5 695 m3

-  Wykonanie nasypów  -  2 032 m3

• ODWODNIENIE KORPUSU DROGOWEGO

-  Wykonanie przykanalików  -   67 m

-  Wykonanie studzienek ściekowych  -  30 szt

-  Regulacja pionowa studzienek rewizyjnych oraz teletechnicznych  -   24 szt

-  Ułożenie prefabrykowanych ścieków betonowych  -  866 m

-  Ułożenie ścieku z dwóch rzędów kostki brukowej  -  2 305 m

-  Ułożenie przepustów rurowych z tworzyw sztucznych (pod zjazdami)  -  282 m

• PODBUDOWY

-  Wykonanie warstwy odcinającej z geowłókniny  -  2 863 m2

-  Podbudowa z kruszywa naturalnego  -  3 785 m2

-  Podbudowa z kruszywa łamanego – warstwa dolna  -  6 200 m2

-  Podbudowa z kruszywa łamanego – warstwa górna  -  7 089 m2

-  Podbudowa z betonu (zatoka autobusowa, wyspy separacyjne)   -   395 m2

-  Podbudowa z betonu asfaltowego 0/25 mm   -  3 586 m2

• NAWIERZCHNIE

-  Wykonanie warstwy wiążącej z BA 0/16 (zjazdy, skrzyżowania)  -   3 194 m2

-  Wykonanie warstwy ścieralnej z BA 0/12,8 (zjazdy, skrzyżowania)  -   3 598 m2

-  Wykonanie warstwy wiążącej z BA WMS (jezdnia)  -   26 761 m2

-  Wykonanie nawierzchni z SMA 0/9 mm  -  28 331 m2

-  Wykonanie nawierzchni z kostki brukowej (zatoka autobusowa)  -  101 m2

• ROBOTY WYKOŃCZENIOWE

-  Ułożenie siatki z włókien szklanych  -  4 403 m2

-  Humusowanie wraz z obsianiem trawą  skarp i zieleńców -   18 681 m2

-  Umocnienie skarp płytami ażurowymi  -  228 m2

-  Wykonanie nawierzchni z destruktu (zjazdy indywidualne, pobocza)  -   3 785 m2

• OZNAKOWANIE DRÓG I URZĄDZENIA BEZPIECZEŃSTWA RUCHU

-  Oznakowanie poziome jezdni materiałami grubowarstwowymi  -   2 770 m2

-  Ustawienie konstrukcji wsporczych dla znaków aktywnych D6 (przejścia dla pieszych)  -  6 szt

-  Ustawienie znaków drogowych pionowych   -   165 szt

-  Ustawienie pylonów i znaków C-9 aktywnych  -   2 szt

-  Ustawienie pylonów przeszkodowych dla znaków C-9  -  20 szt

-  Ustawienie słupków prowadzących U-1a  -  51 szt

-  Ustawienie barier ochronnych  stalowych  -   1 164 m

-  Ustawienie poręczy ochronnych sztywnych i ogrodzeń łańcuchowych  -   9 m

• ELEMENTY ULIC

-  Chodniki z kostki brukowej  -   5 883 m2

-  Wykonanie opaski bezpieczeństwa z płytek betonowych  -   522 m2

• ROBOTY DODATKOWE

-  Przebudowa oświetlenia i linii kablowych  -  1 338 m
