REHABILITACJA NAWIERZCHNI DROGI KRAJOWEJ NR 9

21-12-2007

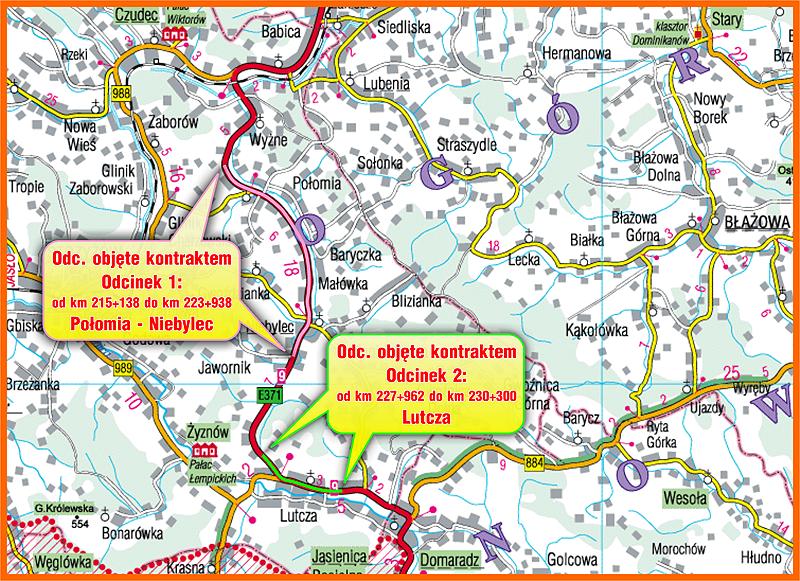

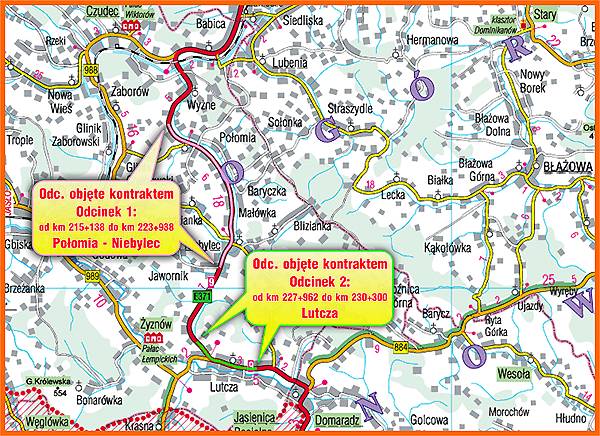

Radom – Rzeszów – Barwinek na odcinku Połomia – Niebylec, Lutcza

KONTRAKT EBI NR 151/REH
„Rehabilitacja nawierzchni dr. kraj. Nr 9 Radom-Barwinek
na odcinkach:
Połomia–Niebylec od km 215+138 do km 223+938,
I na odcinku Lutcza od km 227+962 do km 230+300”

OGÓLNY OPIS INWESTYCJI

Droga krajowa nr 9 Radom – Barwinek jest zaliczana do podstawowego układu komunikacyjnego Polski oraz do sieci dróg międzynarodowych, prowadząc ruch na kierunku północ-południe i stanowi połączenie międzyregionalnych i regionalnych ośrodków gospodarczych, administracyjnych i turystycznych oraz obsługę ruchu międzynarodowego w kierunku przejścia drogowego w Barwinku.

Pierwszy odcinek Połomia-Niebylec rozpoczyna w Wyżnem w km 215+138 tj. miejscu wcześniej wykonanej odnowy, a kończy się w m. Jawornik-Niebylecki w km 223+938 i stanowi początek odcinka planowanego do odnowy 2006 r.
Drugi odcinek przez m. Lutczcza rozpoczyna się od km 227+962 i stanowi koniec odcinka planowanego do odnowy 2006 r., a kończy się za skrzyżowaniem z droga powiatową w km 230+300.

Głównym celem wykonywanych robót remontowych w czasie realizacji Kontraktu było dostosowanie było podniesienie standardu do wymogów unijnych.

WARTOŚĆ ZREALIZOWANYCH ROBÓT: 18 784 583,0 tys. zł. (netto)

Kontrakt był współfinansowany ze środków zagranicznych tj. z pożyczki Banku Światowego w ramach II Projektu Drogowego, Program pn. „Rehabilitacja nawierzchni”.

REALIZATORZY INWESTYCJI

ZAMAWIAJĄCY:	Generalnej Dyrekcji Dróg Krajowych i Autostrad w Warszawie
KIEROWNIK PROJEKTU:	Adam Armata w 2004 r. - GDDKiA Oddział w Rzeszowie Jerzy Kobietowski w 2005 r. – GDDKiA Oddział w Rzeszowie
INSPEKTOR NADZORU:	Kazimierz Szypuła – Usługi Projektowo Budowlane 38-400 Krosno ul Krakowska 132/117
WYKONAWCA:	Konsorcjum: Lider: DROGBUD Podkarpacki Holding Budowy Dróg I Mostów Sp. z o.o. 38-100 Strzyżów Partner: Miejskie Przedsiębiorstwo Dróg i Mostów Sp. z o.o. 35-310 Rzeszów
KIEROWNIK BUDOWY:	Antoni Zabłocki
PODWYKONAWCY:	- SAT Sp. Z o.o. 35-210 Oława ul Opolska 9 - Podbudowa w technologii remixingu na gorąco na odcinku 2 - Podbudowa z mieszanki MCE na odcinku II - Przedsiębiorstwo Bud. STALMOST 37-450 Stalowa Wola ul.1-go Sierpnia 12 - Przebudowa przepustów i wzmocnienie przepustów żelbetowych - Przedsiębiorstwo ,,DUBR” Sp. z o.o. ul Łódzka 247 D 25-655 Kielce - Oznakowanie poziome grubowarstwowe w technologii ,,termoplast” - Zakład Produkcji Znaków Drogowych ,,WIMED” ul.Tarnowska 48, 33-170 Tuchów - Oznakowanie pionowe, instalacja znaków podświetlanych LATIX , poręcze drog. - Przedsiębiorstwo Robót Inżynieryjnych i Melioracyjnych 38-200 Jasło ul 3-Maja 30 - Umocnienie brzegów potoku Gwoźnica oraz regulacja i umocnienie brzegów w obrębie przepustów.

CZAS REALIZACJI:	czerwiec 2004 r. – rozpoczęcie robót
PLANOWANA DATA ZAKOŃCZENIA ROBÓT:	czerwiec 2005 r.

W tym przerwa zimowa z uwagi na brak możliwości prowadzenia prac na Kontrakcie
z powodu nastania warunków atmosferycznych uniemożliwiających dalszą realizację robót drogowych.

PARAMETRY TECHNICZNE DROGI:
- klasa techniczna – GP,
- kategoria ruchu – KR4
- szerokość jezdni – 2x3,5 m. = 7,0 m
- szerokość poboczy utwardzonych zmienną– 0,6-1,8 m
- szerokość poboczy ziemnych ulepszone kruszywem z pow. utrwaleniem emulsją i grysami zmienna – 0,5-0,75
- szerokość korony zmienna – 9,2 – 10,2 m.
- obciążenie nawierzchni 100 kN/oś

ZDJĘCIA Z ODCINAKA 1 - odnowa nawierzchni

Elementy bezpieczeństwa ruchu i odwodnienia

odnowa nawierzchni

opaska powierzchniowe utrwalenie

pobocze bitumiczna - opaska powierzchniowe utrwalenie

pobocze bitumiczna plus opaska bitumiczna powierzchniowe utrwalenie, chodniki

ZDJĘCIA Z ODCINAKA 2 - odnowa nawierzchni

chodniki dla pieszych

elementy bezpieczeństwa ruchu

elementy odwodnienia

opaska bitumiczna, powierzchniowe utrwalenie

przebudowa przepustu

przebudowa skrzyżowania z drogą krajową Lutcza - Krosno

ZAKRES RZECZOWY ZREALIZOWANYCH ROBÓT

Wzmocnienie nośności nawierzchni drogi do 100 kN/oś – na dł. 11,1 km
- poprzez wykonanie podbudowy w technologii: § recyklingu na zimno z mieszanki cementowo-emulsyjnej (MCE) gr 15 cm § remiksingu powierzchniowego na gorąco z przetworzeniem istniejących warstw bitumicznych gr. 8cm ( remixing 6cm+2cm doziarnienie masą mineralno-asfaltową) § podbudowa z betonu asfaltowego BA 0/25 gr.8 cm § podbudowa z betonu asfaltowego BA 0/31 gr.12 cm	88 164 m² 13 093 m²85 674 m²9 886 m²
- wykonanie nowych warstw konstrukcyjnych § warstwa wiążąca z betonu asfaltowego BA 0/20 gr. 6-7 cm § warstwa ścieralna z betonu asfaltowego BA 0/16 gr. 4 cm	107 789 m² 109 155 m²
- wykonanie ciągów komunikacyjnych usytuowanych poza rowem drogowym: § przebudowa chodnika na długości § budowie nowego chodnika długości	3 050 m 520 m
- remont przepustów pod korona drogi	30 m
- przebudowa skrzyżowania drogą wojewódzką Lutcza – Krosno w m. Lutcza	1 szt
- przebudowa zjazdów do nieruchomości i posesji prywatnych o nawierzchni bitumicznej	230 szt
- wykonanie bezpiecznych konstrukcji wsporczych przy przejściach dla pieszych wraz z azylami bezpieczeństwa	5 szt
- ustawienie barier ochronnych stalowych na długości	3 522 km
- wykonaniu nowego oznakowania: § poziomego wykonanego z materiałów wyższej generacji tj. w technologii grubowarstwowej (masami termoplastycznymi) z liniami krawędziowymi z funkcja akustyczną § elementy odblaskowe (kocie oczka i seperatory punktowe U-25b) § oznakowanie pionowe, znaki drogowe, słupki blokujące u-12c	12 151 7 520 szt 710 szt
- oczyszczenie i odmulenie rowów przydrożnych na długości umocnienie dna i skarp ściekami betonowymi, płytami chodnikowymi	14 661 m 8 400 m

REZULTATY WDROŻONEGO PROJEKTU:
- wymaganą nośność nawierzchni,
- zmniejszenie hałasu i emisji spalin,
- poprawę płynności ruchu i komfortu jazdy,
- poprawę warunków ruchu pieszego,
- zwiększenie bezpieczeństwa ruchu drogowego,
- poprawę systemu odwodnienia.
