EKSPRESOWA OBWODNICA LUBNIA - NAJPIĘKNIEJSZA DROGA MAŁOPOLSKI

13-08-2009


W pięknym terenie powstała piękna droga, której budowniczowie zadbali o każdy szczegół inwestycji.

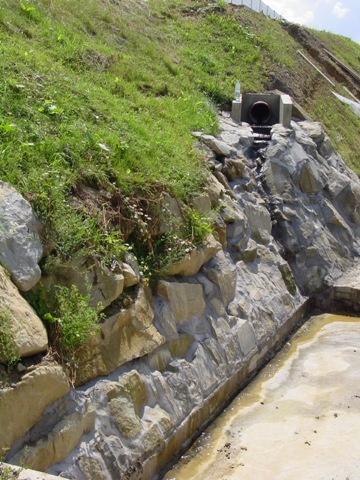

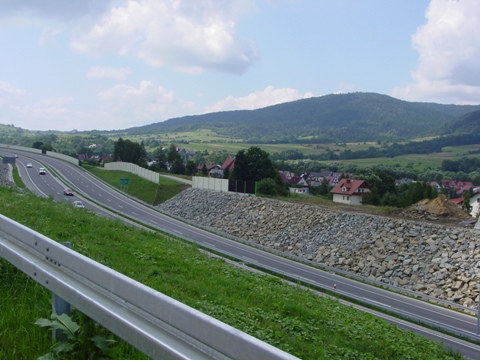

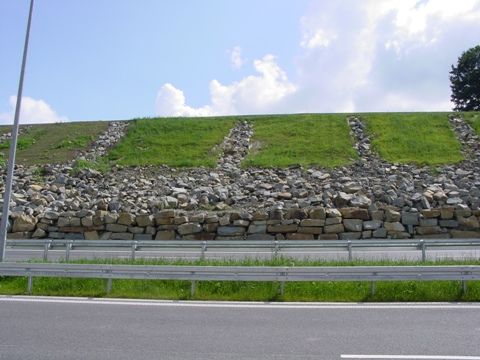

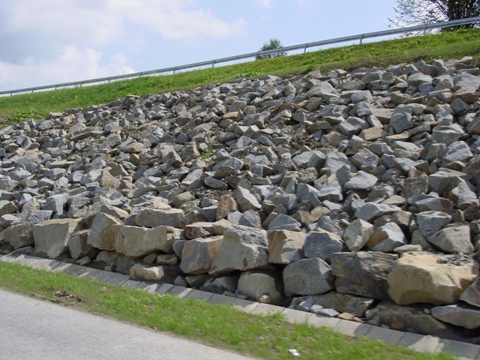

Skarpy

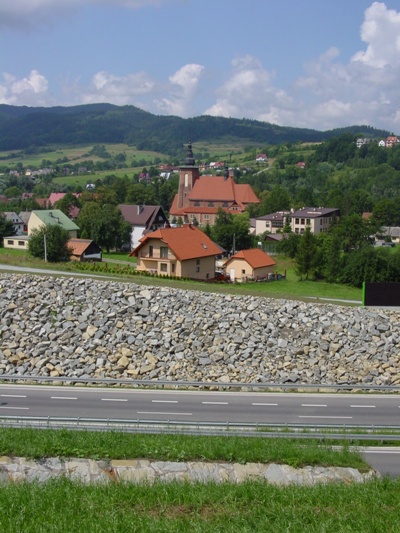

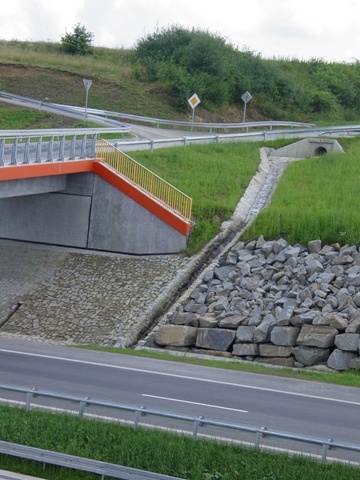

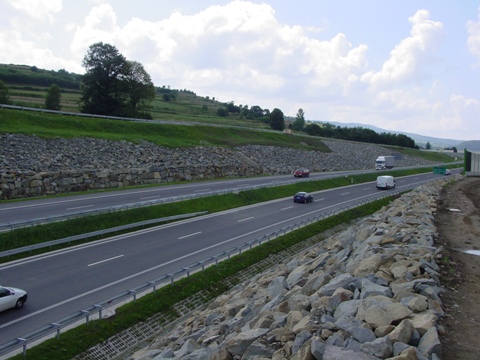

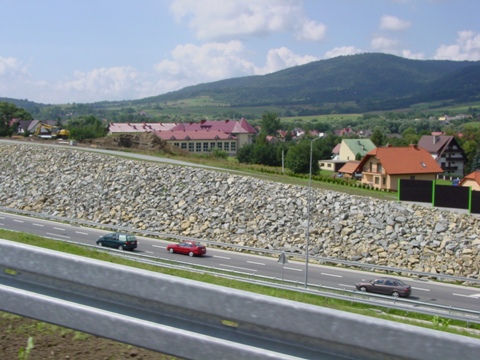

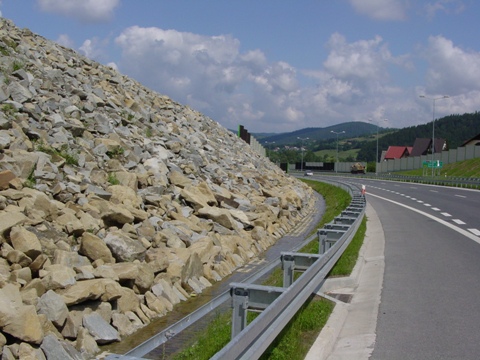

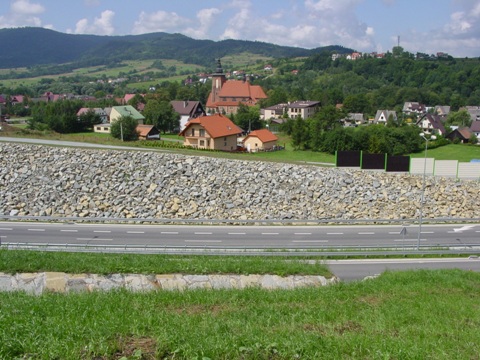

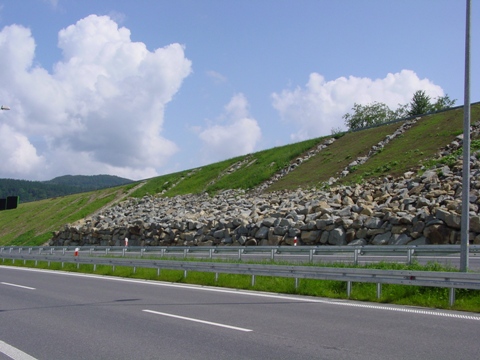

W trakcie budowy drogowcy napotkali ogromne problemy związane z niestabilnym gruntem oraz z wodami podziemnymi, co w efekcie powodowało obsuwanie się skarp. Ostatecznie zastosowano skuteczne rozwiązanie polegające na umocnieniu skarp głazami, nawiązującymi dodatkowo do górskiego krajobrazu, w którym inwestycja powstała.

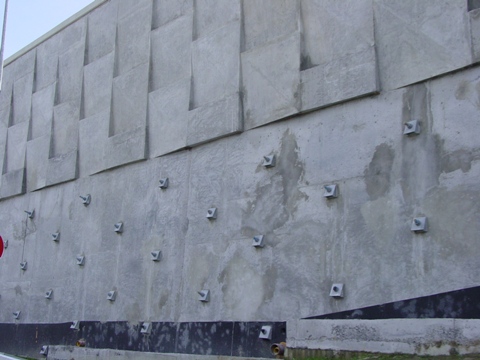

Mury oporowe

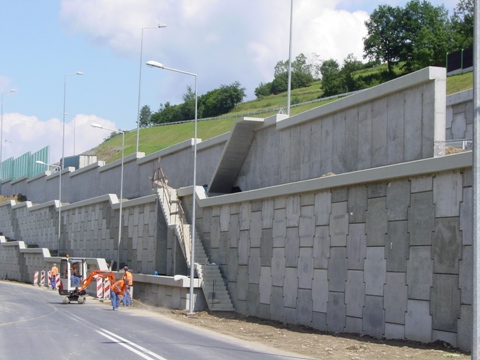

Droga w swym końcowym odcinku ostro wcina się w zbocze góry, co wymagało zbudowania bardzo solidnych murów oporowych. Powstały one na trzech poziomach, a zasadniczymi elementami ich konstrukcji są kilkunastometrowe gwoździe i kotwy.


Otoczenie drogi

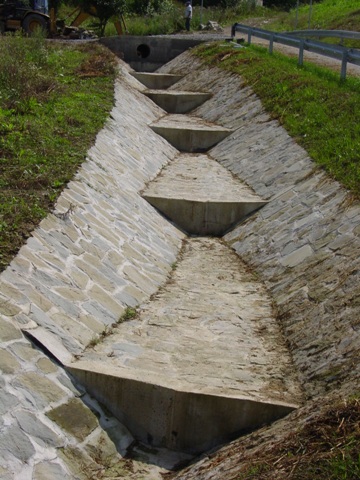

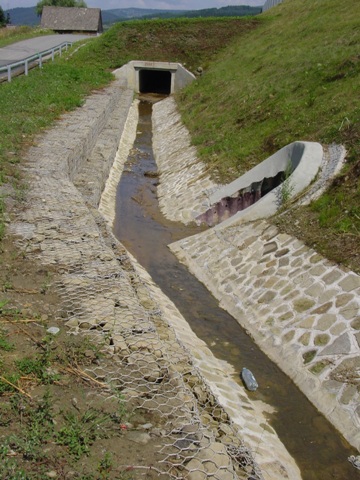

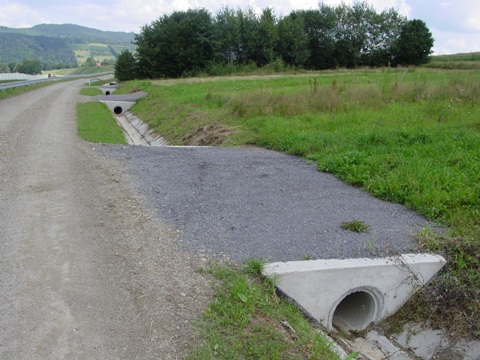

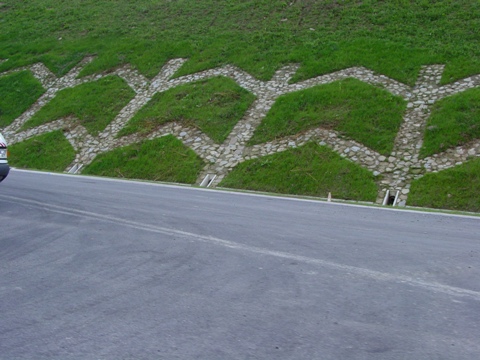

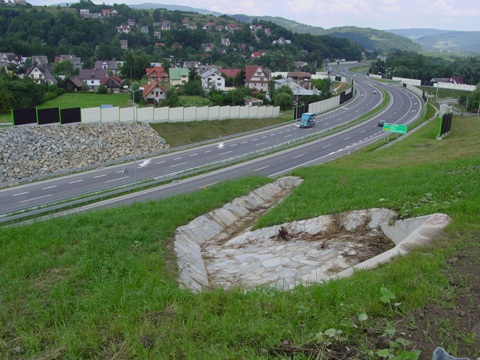

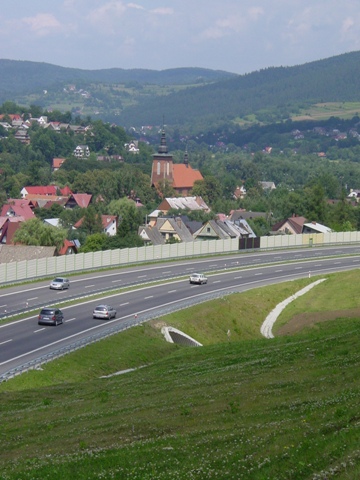

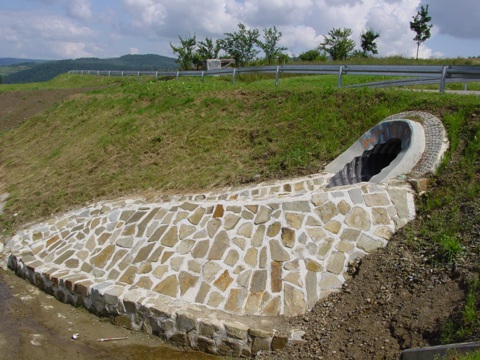

Gdy buduje się drogę w tak pięknym i malowniczym terenie, należy zadbać, by żaden z elementów związanych z inwestycją nie tylko nie szpecił krajobrazu, ale podnosił jego walory. Stąd szczególna dbałość o - wydawałoby się - drobne szczegóły, jak: przepusty, zjazdy do pól, elementy odwodnienia. To, co na innych budowach jest zwykle tworzone z betonowych prefabrykatów, tutaj zostało wybrukowane z dużą starannością przez specjalnie sprowadzoną ekipę górali.








EKSPRESOWA "ZAKOPIANKA": OBWODNICA LUBNIA

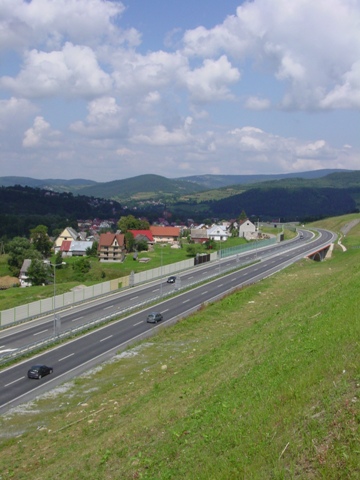

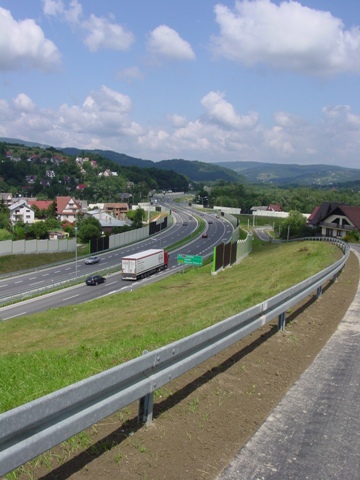

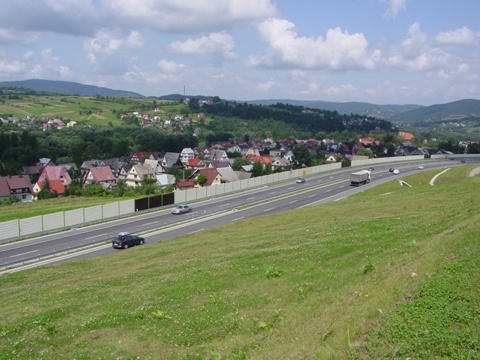

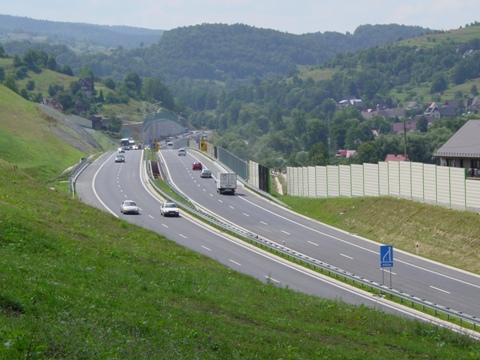

Zakres inwestycji obejmował budowę: dwujezdniowej drogi o parametrach ekspresowej na odcinku 4,0 km, od granicy gmin Pcim i Lubień wraz z obwodnicą Lubnia do włączenia w stary przebieg "zakopianki" na wysokości Witkówki.

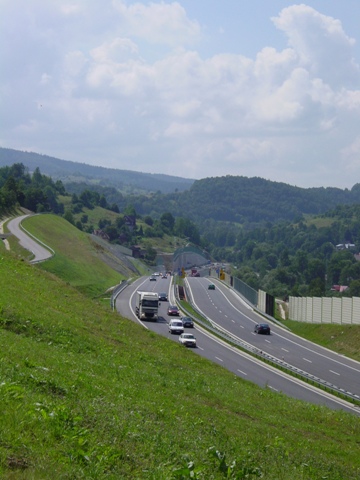

Droga ekspresowa S7 na projektowanym odcinku obwodnicy Lubnia przebiega w korytarzu zarezerwowanym w Miejscowym Planie Zagospodarowania Przestrzennego gminy Lubień dla drogi nr 7. Korytarz ten za wyjątkiem rejonu drogi wojewódzkiej nr 968 do Mszany Dolnej wolny jest od zabudowy. Na przecięciu z drogą wojewódzką nr 968 zlokalizowano węzeł Lubień. Na dalszym odcinku droga przebiega po zboczu masywu górskiego, którego pochylenie powiększa się w miarę posuwania się do przodu z rosnącym kilometrażem. Na końcowym odcinku pochylenie zbocza jest tak duże, że wymaga ono zastąpienia skarp gruntowych murami oporowymi.

1. OGÓLNY OPIS ZADANIA:
Droga ekspresowa S-7 na odcinkach budowy 2-ch jezdni ma następujące parametry:
- 2 jezdnie o szer. 2 x 3,50 m
- pas dzielący szer. 5,00 m, w tym 2 opaski asfaltowe o szerokości 0,50 m
- pasy awaryjne 2 x 2,50 m
- pobocza gruntowe 2 x 1,25 m

W zakres robót wchodziły:
- odtworzenie trasy
- zdjęcie humusu i darniny
- roboty rozbiórkowe nawierzchni
- rozbiórki budynków
- przebudowa sieci gazowych
- przebudowa sieci wodociągowej
- przebudowa kanalizacji sanitarnej
- przebudowa urządzeń elektroenergetycznych
- przebudowa urządzeń telekomunikacyjnych
- budowa drogi ekspresowej x 2-wu jezdniowej
- budowa węzła drogowego "Lubień" typu półkoniczyna z dwoma skrzyżowaniami skanalizowanymi -w tym jednym typu małe rondo
- budowa 14 obiektów inżynierskich
- budowa murów oporowych

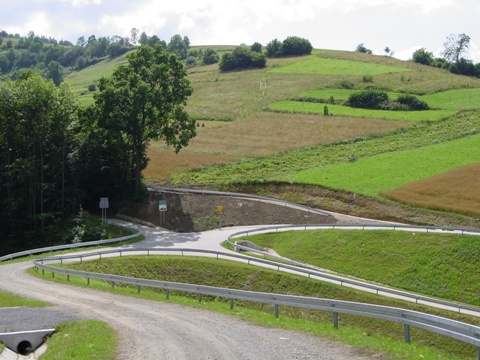

- budowa dróg dojazdowych dla obsługi ruchu lokalnego
- budowa kanalizacji deszczowej

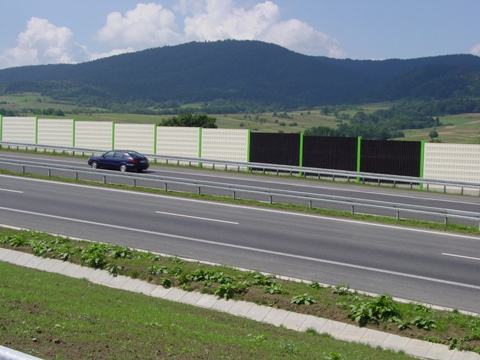

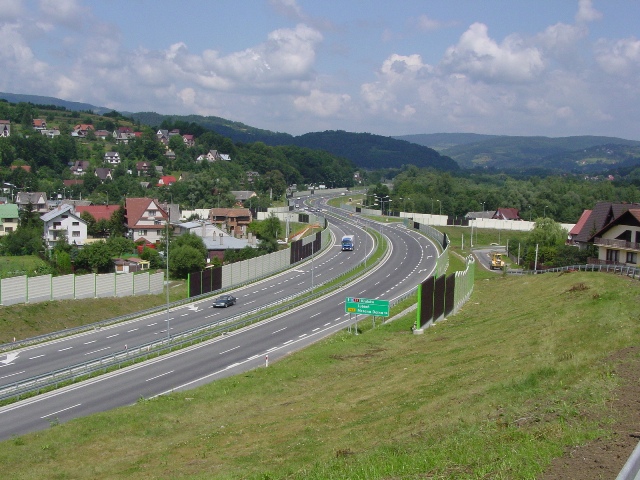

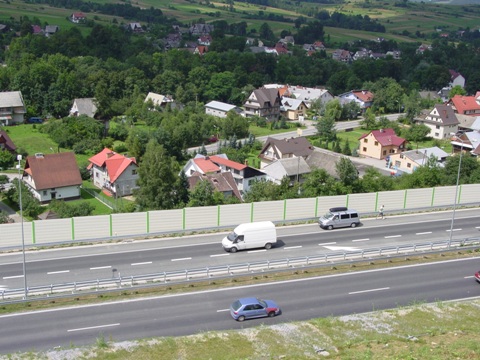

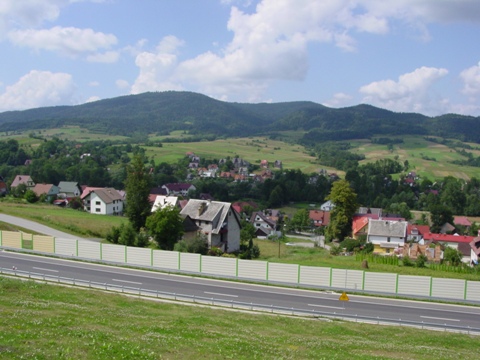

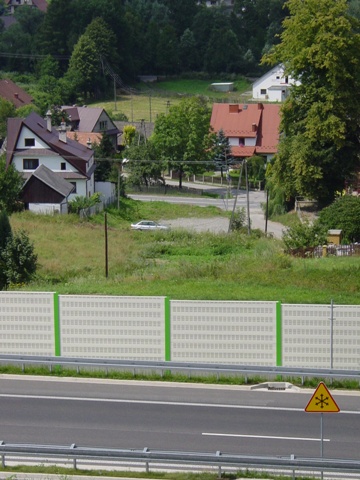

- budowa urządzeń ochrony środowiska (ekrany akustyczne, zieleń)
- wykonanie urządzeń bezpieczeństwa ruchu oraz oznakowania pionowego i poziomego

2. OPIS ROBÓT DROGOWYCH:
Zakres robót drogowych obejmował:
Roboty ziemne:
- Nasypy: 249 000 m3
- Wykopy: 320 000 m3
- Zdjęcie humusu i darniny: 217 000 m2

Roboty nawierzchniowe:
a. Konstrukcja nawierzchni na drodze głównej pow. 79 000 m2
- warstwa ścieralna z mieszanki SMA 0/12,0 -grub. 4 cm
- warstwa wiążąca z betonu asfaltowego 0/20 -grub. 8 cm
- podbudowa z betonu asfaltowego o/25 -grub.13 cm
- podbudowa z kruszywa łamanego 0/31,5 stabilizowanego mechanicznie -grub.20 cm
- podbudowa z kruszywa naturalnego o CBR>20% stabiliz. mechanicznie -grub. 16 cm
- warstwa mrozoochronna/odsączająca z kruszywa -grub. 35 cm

b. Konstrukcja nawierzchni na łącznicach pow. 5 300 m2
- warstwa ścieralna z SMA -grub. 4 cm
- warstwa wiążąca z betonu asfaltowego -grub. 6 cm
- podbudowa z betonu asfaltowego -grub.10 cm
- podbudowa z kruszywa łamanego stabilizowanego mechanicznie -grub. 20 cm
- podbudowa z kruszywa żużlowego stabilizowanego mechanicznie -grub. 20 cm
- warstwa mrozoochronna z kruszywa -grub. 32cm

c. Konstrukcja nawierzchni na drogach bocznych -pow. 8 000 m2
- warstwa ścieralna z betonu asfaltowego -grub. 5 cm
- warstwa wiążąca z betonu asfaltowego -grub. 7 cm
- podbudowa z kruszywa łamanego stabilizowanego mechanicznie -grub. 20 cm
- podbudowa z kruszywa żużlowego stabilizowanego mechanicznie -grub. 20 cm
- warstwa mrozoochronna z kruszywa -grub. 26cm

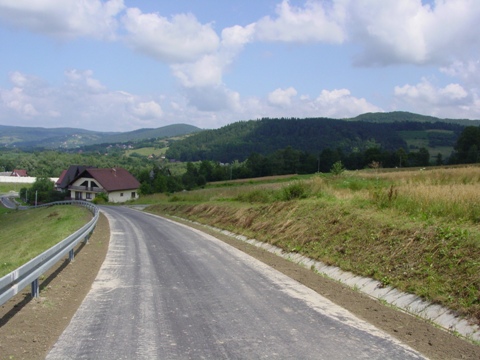

d. dla dróg dojazdowych -dojazdy do domów -pow. nawierzchni -15 500 m2
- warstwa ścieralna z betonu asfaltowego -grub. 4 cm
- warstwa wiążąca z betonu asfaltowego -grub. 4 cm
- podbudowa z kruszywa łamanego stabilizowanego mechanicznie -grub. 20 cm
- podbudowa z kruszywa naturalnego stabilizowanego mechanicznie -grub. 15 cm

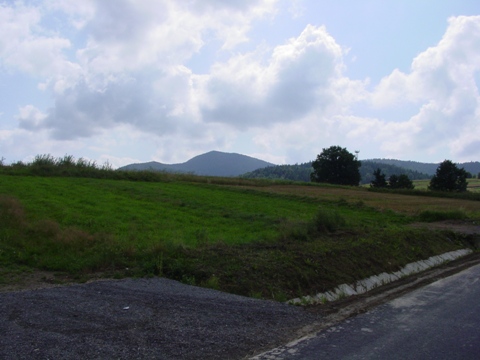

e. dla dróg dojazdowych -dojazdy do pól -pow. nawierzchni -9 800 m2
- warstwa z kruszywa łamanego stabilizowanego mechanicznie -grub. 16 cm
- warstwa odcinająca z piasku średnioziarnistego -grub. 15 cm
- podbudowa z kruszywa łamanego stabilizowanego mechanicznie -grub. 20 cm


3. OPIS ROBÓT MOSTOWYCH
Zbudowano następujące obiekty mostowe:

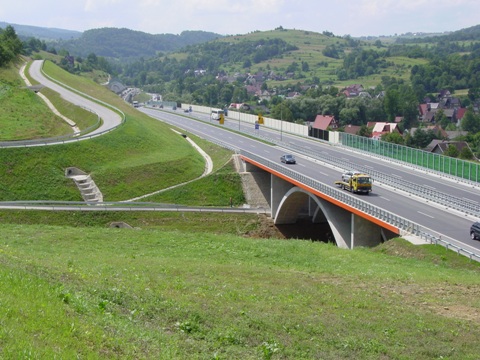

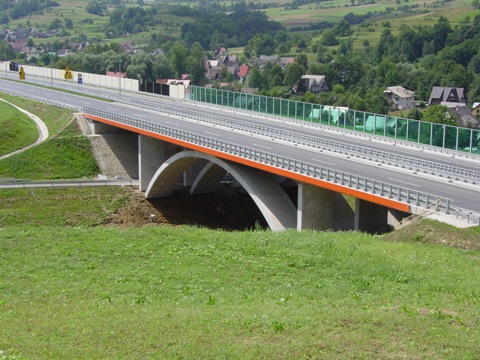

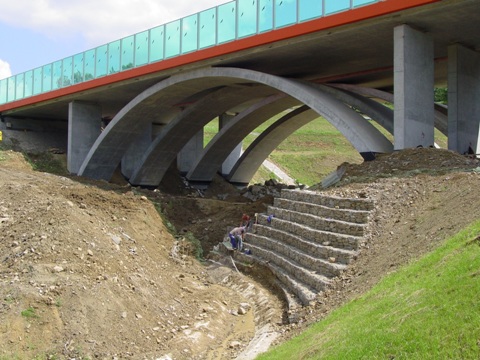

OBIEKT M-1 -km 711+354.60 -most nad rzeką Lubieńką dł. 42,0 m
- rama kablobetonowa, posadowienie na palach wierconych 1.5m
OBIEKT M-2 -km 711+524.63 -wiadukt w ciągu drogi ekspresowej nad drogą
wojewódzką nr 968, dł. 16.8 m -rama żelbetowa

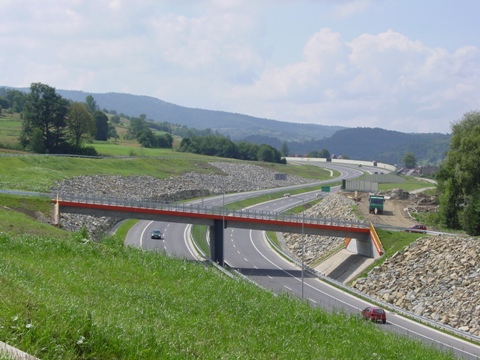

OBIEKT M-3 -km 711+971.08 -wiadukt nad drogą ekspresową dł. 25 m i 22 m,
belka ciągła kablobetonowa
OBIEKT M-4 -wiadukt w ciągu drogi ekspresowej nad drogą dojazdową dd10 ,
dł. ok. 50 m -zespolony: beton sprężony + beton zbrojony
OBIEKT M-5 -most w ciągu drogi ekspresowej nad potokiem ,
dł. ok. 6 m -zespolony: beton sprężony + beton zbrojony

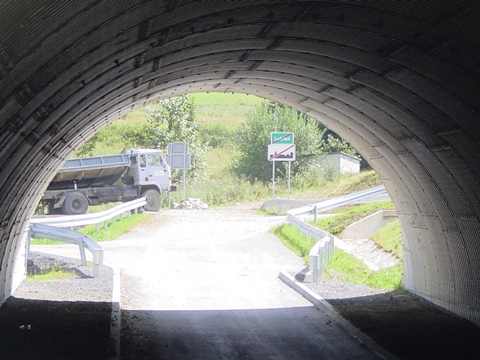

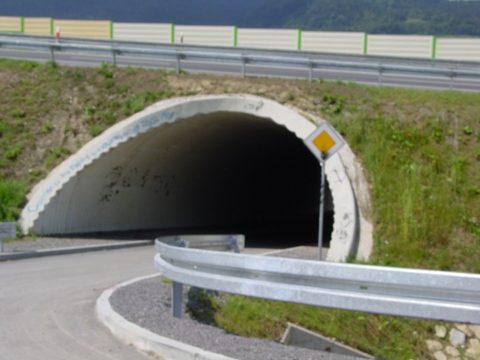

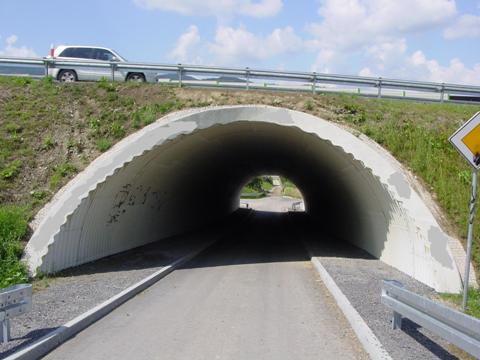

OBIEKT PP-1 -km 712+653.29 -przepust przejazdowy, dł. 40 m

OBIEKT P-1 -km 710+152 -przepust żelbetowy, skrzynk. 3,0x2,0 m, dł. 40 m
OBIEKT P-2 -km 710+595 -most w ciągu S7, dł. 6 m
OBIEKT P-3 -km 710+951.40 -przepust żelbetowy, skrzynk. 3,0x2,0 m, dł. 48 m
OBIEKT P-4 -km 712+180 -przepust żelbetowy, skrzynk. 3,0x2,0 m, dł. 38 m
OBIEKT P-5 -km 712+646 -przepust żelbetowy, skrzynk. 3,0x2,0 m, dł. 40 m
OBIEKT P-6 -km 713+103 -przepust żelbetowy, skrzynk. 3,0x2,0 m, dł. 15 m
OBIEKT P-7 -km 713+103 -przepust żelbetowy, skrzynk. 3,0x2,0 m, dł. 15 m
OBIEKT P-8 -km 714+741 -przepust żelbetowy, skrzynk. 3,0x2,0 m, dł. 34 m


4. KONSTRUKCJE SŁUŻĄCE ODWODNIENIU:
W celu prawidłowego odprowadzenia wód wykonano:
- przepusty rurowe, żelbetowe:
- o średnicy 150 cm -195 m
- o średnicy 100cm -100 m
- o średnicy 80cm -70 m
- o średnicy 60cm -100 m
- o średnicy 50cm -500 m
- kanalizację deszczową 200 -1000 mm -dł. 5000 m
- sączki podłużne -dł. 7000 m
- Piaskowniki -6 szt.
- Separatory -6 szt.
